施工图中的字母代表什么？
HJSJ-2023
建筑室内装修施工图中会出现很多用字母缩写的代号，设计师们需了解这些字母代号及文字说明，才能快速读懂施工图。
下面由华建工艺学会、华建环境设计研究所为大家讲述下建筑室内装修施工图的字母的解读！
▷目录
1、常见门标识
2、常见窗标识
3、其他
1、常见门标识

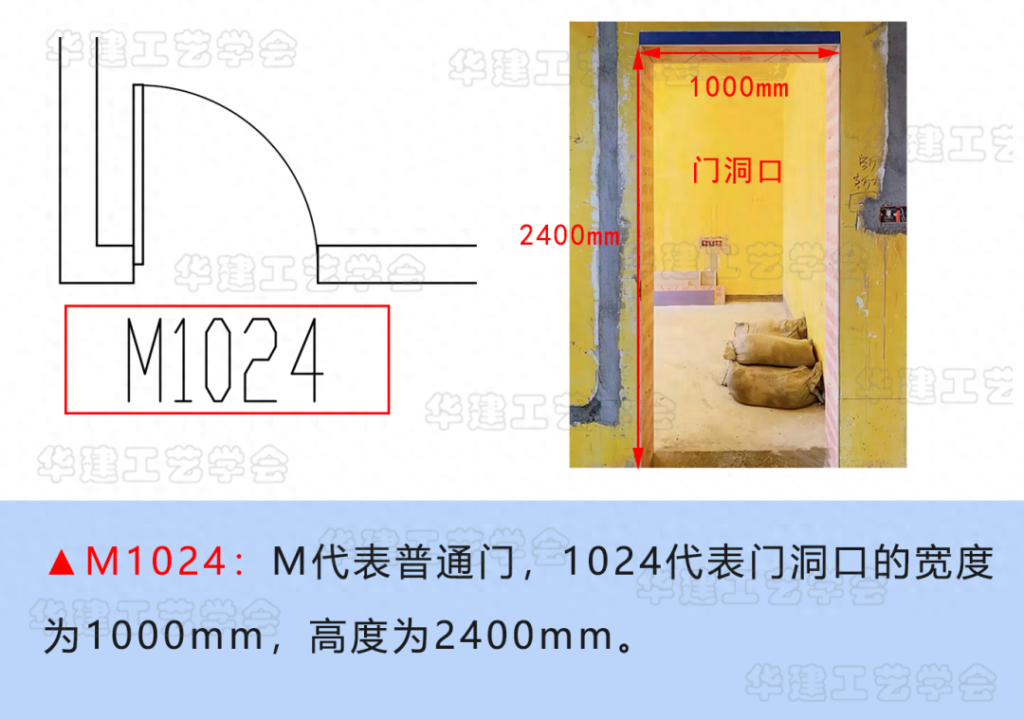

▶ 1.1 、 M : 代表普通门
▶ 1.2、 TLM : 代表推拉门
▶ 1.3、 FM乙 : 代表乙级防火门
FM甲、FM乙、FM丙代表这甲乙丙这三种类型的防火门。
甲级防火门：最高可耐火极限在1.5小时以上；
乙级防火门：最高可耐火极限在1小时以上；
丙级防火门：最高可耐火极限在0.5小时以上。
▶ 1.4、 HM甲 : 代表甲级入户门
▶ 1.5、 BLM : 代表玻璃门
▶ 1.6、 FDM : 代表防盗门
▶ 1.7、 DYM : 代表单元门
2、常见窗标识

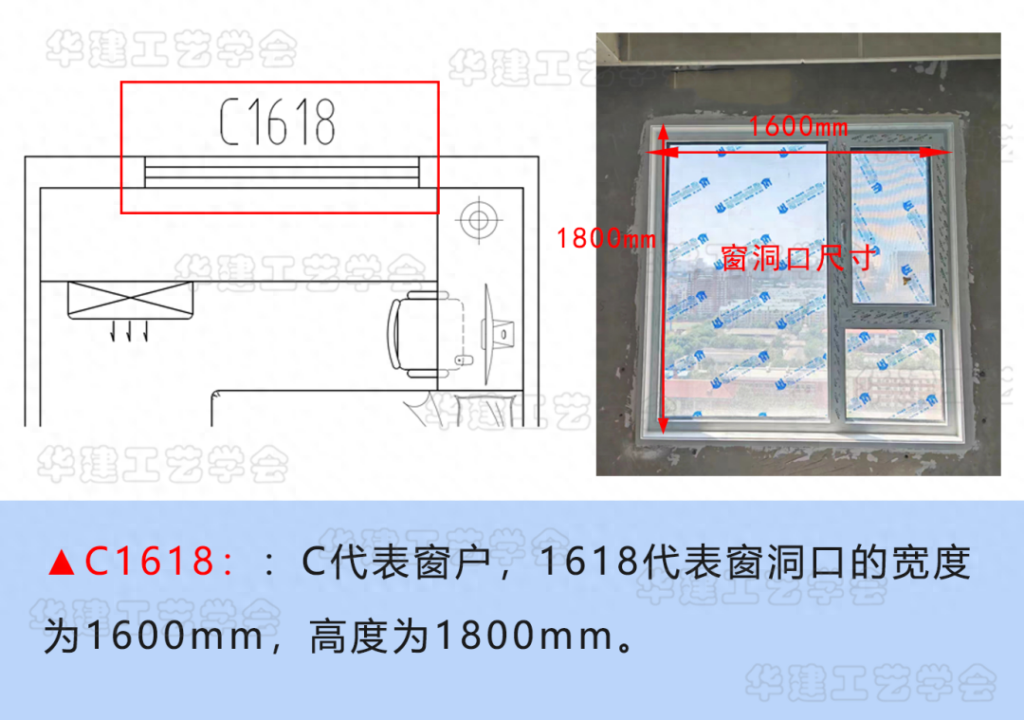

▶ 2.1 、 C 代表普通窗户

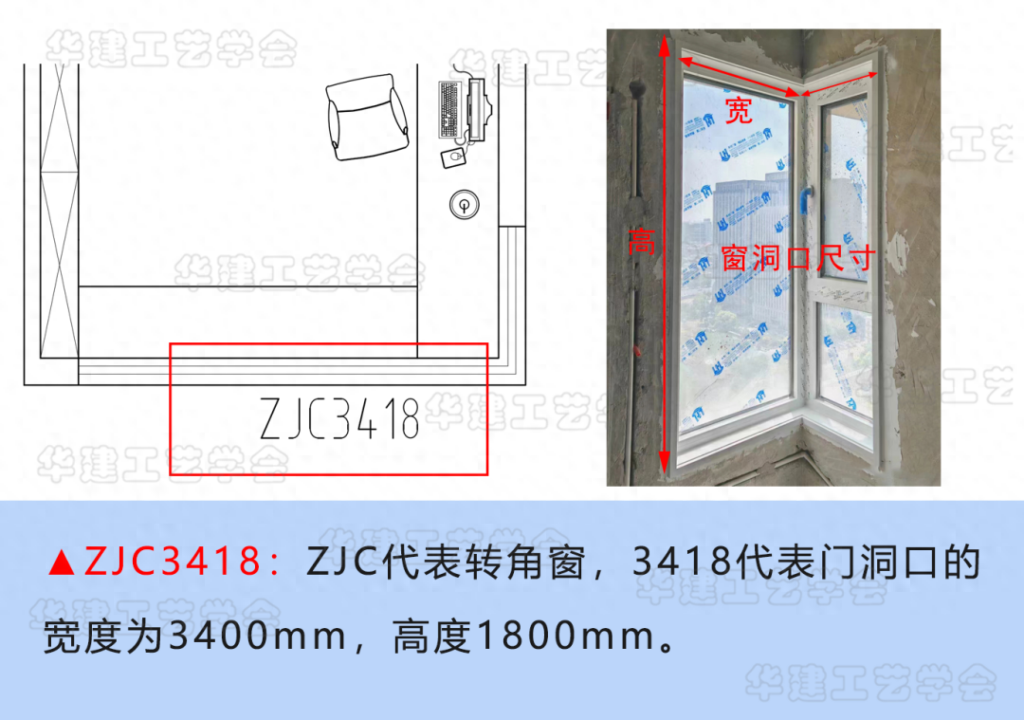

▶ 2.2 、ZJC : 代表转角窗户
▶ 2.3 、TC 代表凸窗（飘窗）
▶ 2.4 、JYC 代表消防救援窗
3、其他标识
▶ 3.1 、DK 代表洞口

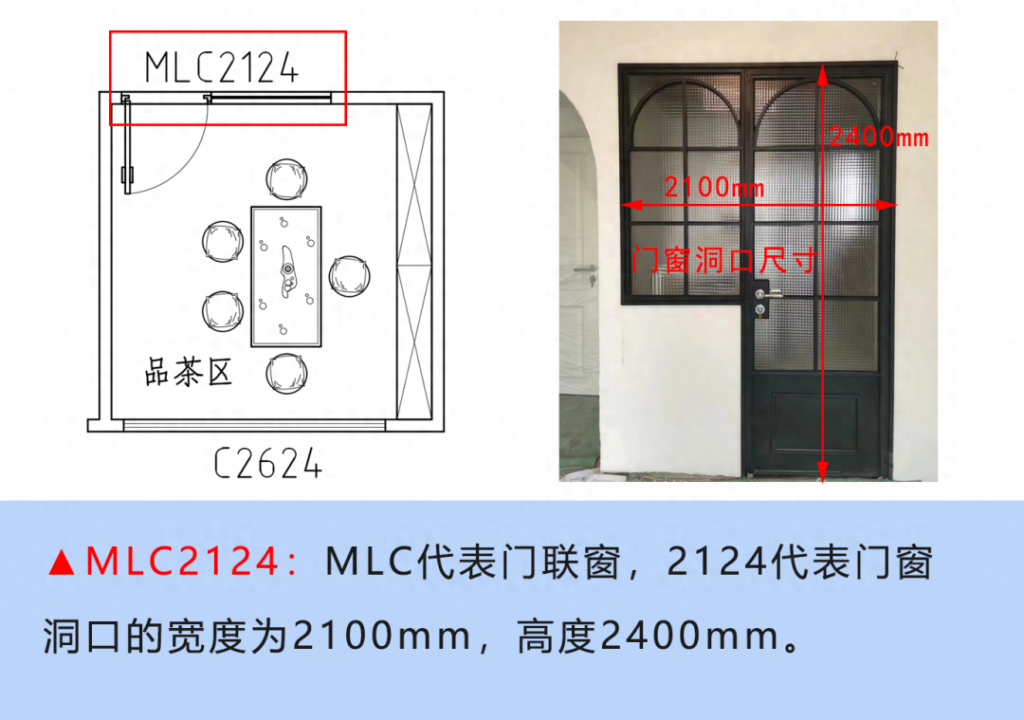

▶ 3.2 、MLC 代表门联窗
▶ 3.3 、AC 代表空调或空调系统。
▶ 3.4 、LT 代表楼梯
图纸上的所有门窗尺寸表示的都是洞口尺寸，门窗尺寸以实际安装门窗时现场测量为准。
最后：
以上为本章节的全部内容，主要是讲述了室内设计师常接触到的施工图字母代表的含义。
更多施工工艺，请关注我们↓↓↓↓↓↓
本文编写单位
华建环境设计研究所
编辑：梁薇、廖炽伟
图片：苏韵涛
审校人员：
黄志钦 （注册一级建造师）
陈韬（注册一级建造师）
发布于2023年8月
