今天来讲讲图纸中的节点——牛腿柱。
如果你还不会做，或者没有遇到过，那就抽出2分钟时间，学习一下吧。
1、什么是牛腿柱？
这个牛腿不是能吃的那个，在建筑行业中，“牛腿”是中国古建筑中雕画装饰的重点，主要功能为支撑屋顶出檐部分。
中国古代牛腿由“撑栱”演变而来，牛腿在有的地方又叫“马腿”。
（下图这张是撑栱）

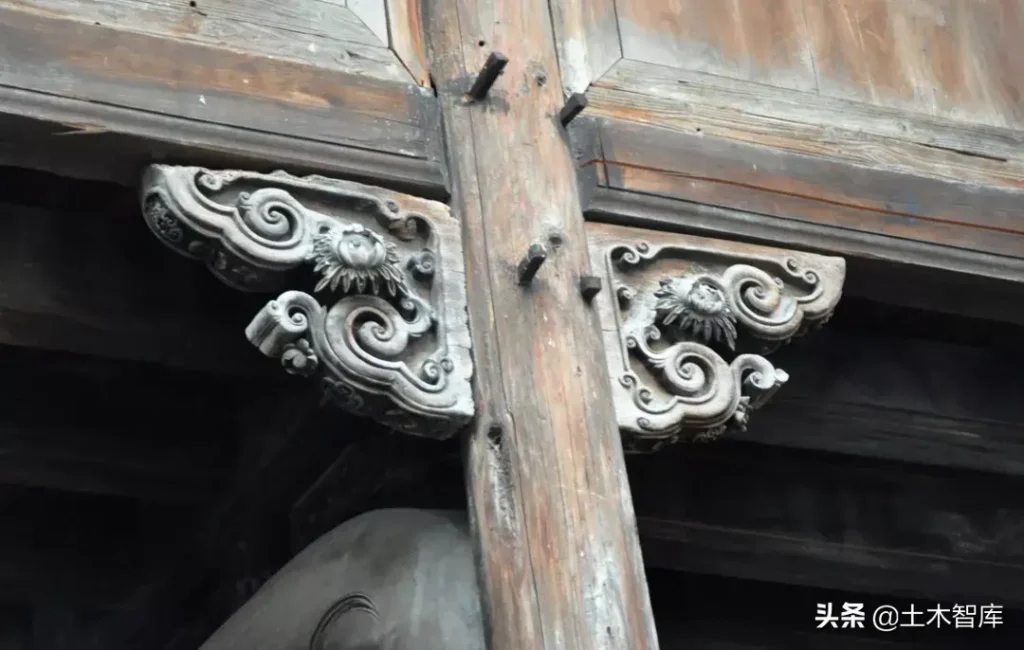

（牛腿）

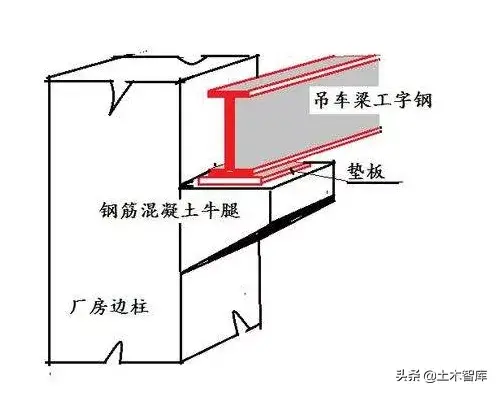

而现在建筑中的牛腿就没有这么好看讲究，就是梁托，在厂房建筑中比较多见。
其作用是在混合结构中，梁下面的一块支撑物，它的作用是将梁支座的力分散传递给下面的承重物，因为一面集中力太大，容易压坏墙体。

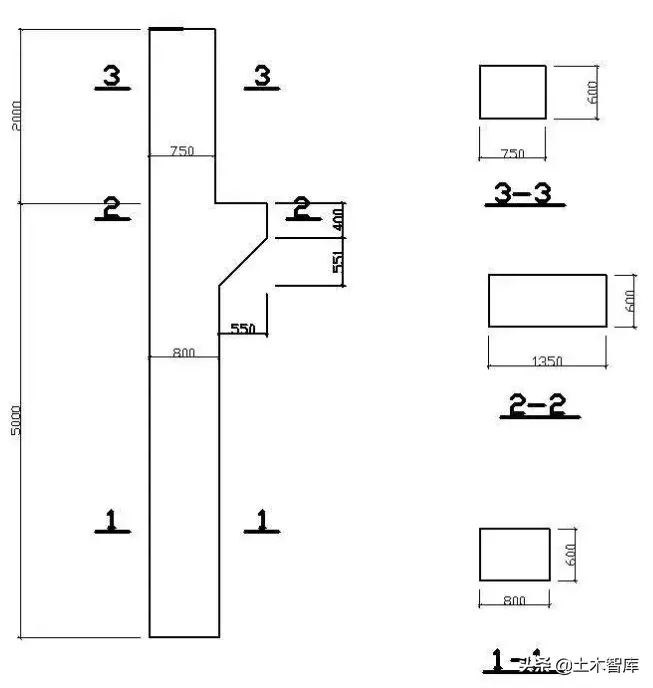

牛腿柱的图纸如下，如果做厂房项目，多留意图纸有没有这样的节点。
2、牛腿柱的处理思路
下面看一下，如何用广联达软件处理图纸中的牛腿柱。
牛腿就是一个看起来有些复杂的节点，知道了其处理思路，其实都差不多，只不过不同的图纸节点设计的有差异。
思路：
1.框架柱正常绘制，牛腿部分单独处理。
2.牛腿混凝土及模板工程量，用异形构件处理
3.牛腿钢筋用单构件处理
3、牛腿柱处理案例

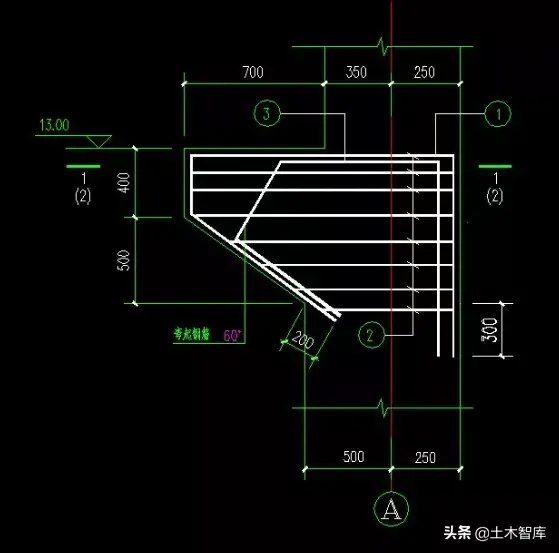

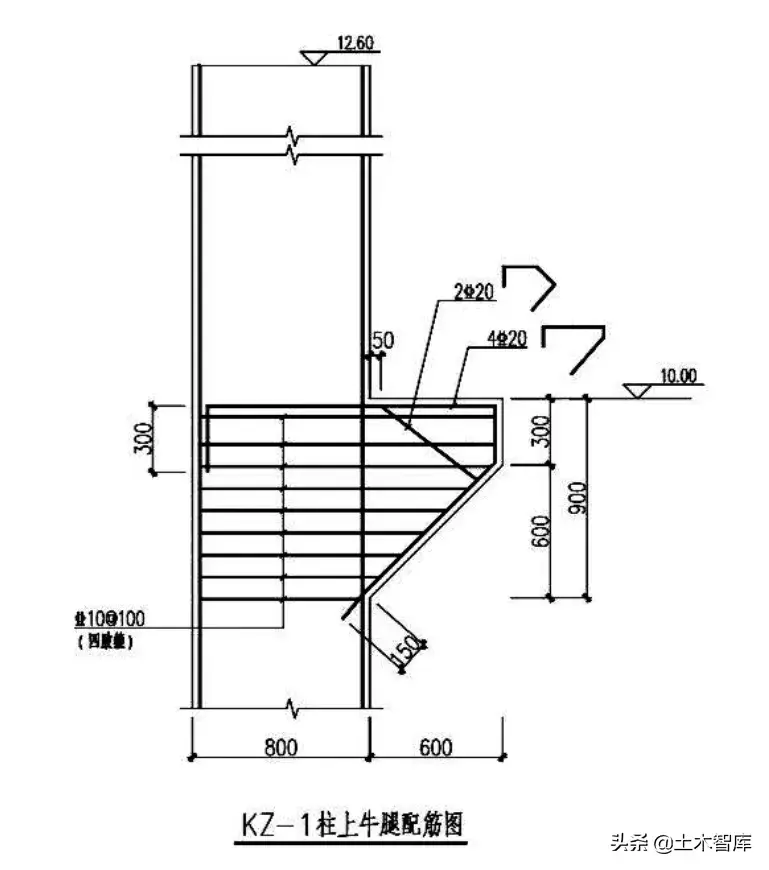

有了前面的思路，其实处理起来就不难了。这里用一个案例来过一遍，节点图纸如下。
步骤一、定义异形构件
首先按图纸把框架柱绘制出来，大家按实际图纸定义就行，这里不演示了。

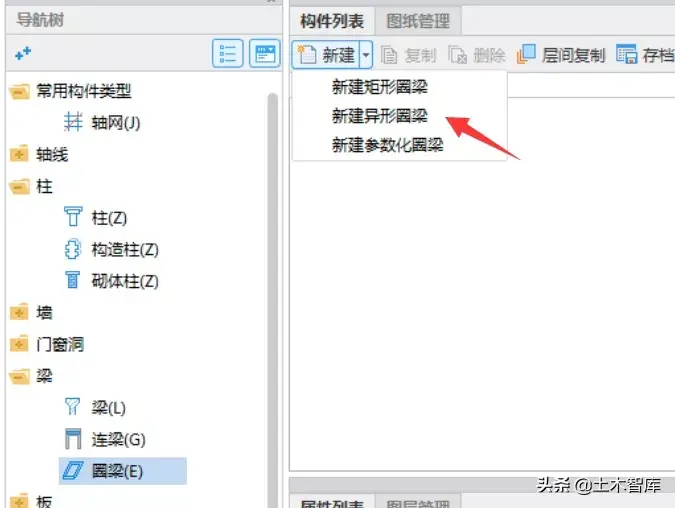

然后绘制牛腿柱的混凝土部分，这里采用异形圈梁，其他的异形构件也可以。

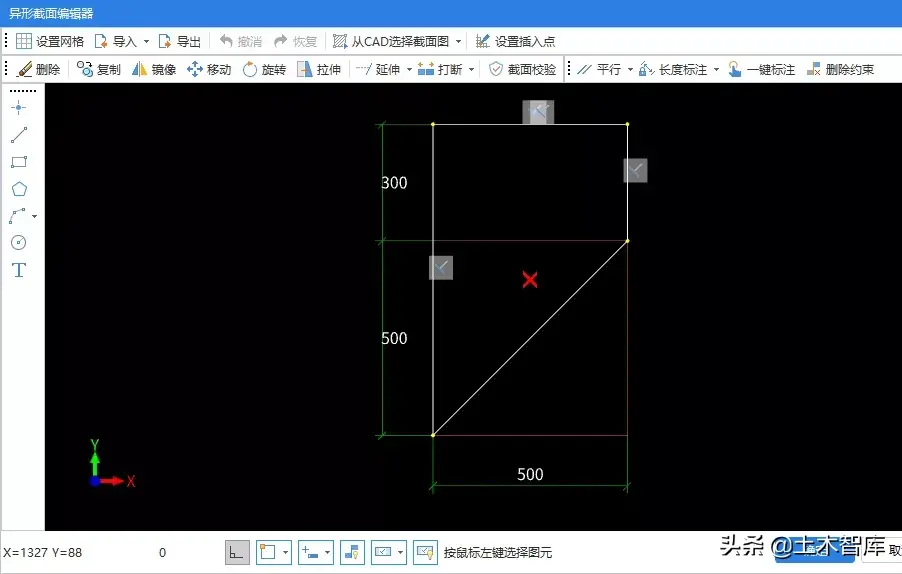

接着就是绘制截面。

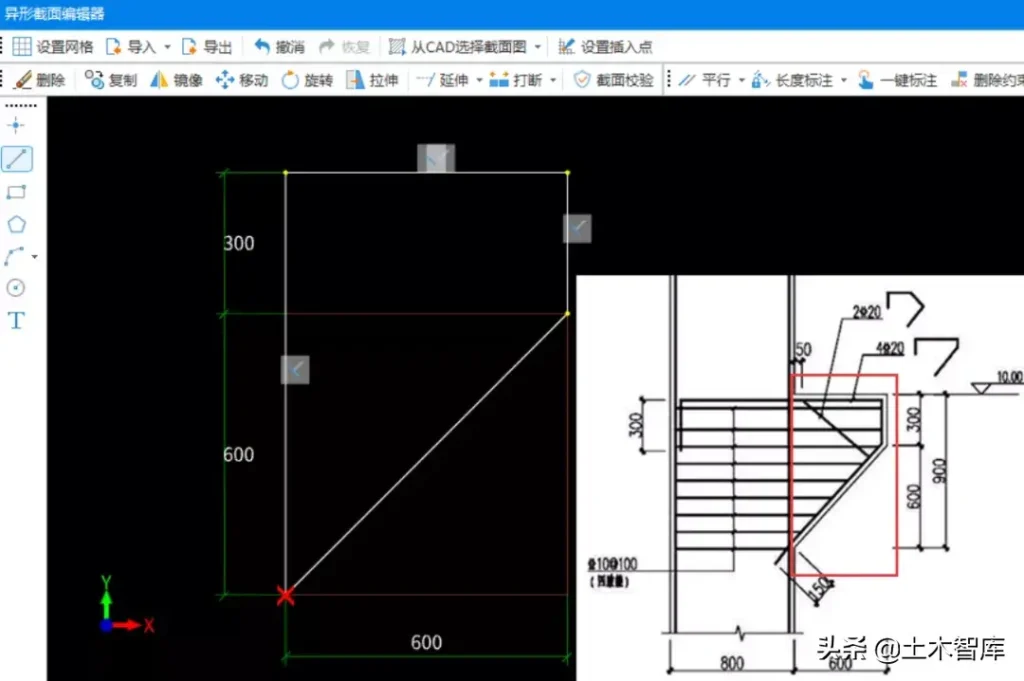

点击【设置网格】，根据图纸尺寸输入，水平长度600mm，垂直方向分别是600，300。
这份图纸是pdf的，cad格式也可以节点设置好1：1比例，描着图纸截面绘制。
然后按图纸绘制出梁托的部分，绘制完事点确定。

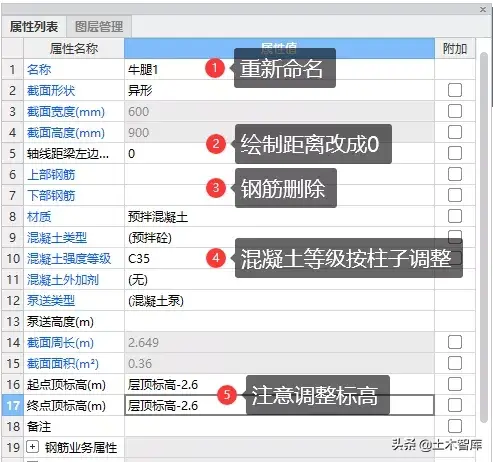

接着把牛腿（圈梁）的属性调整一下。
1、名称：案例定义成牛腿1，实际工作中按图纸节点或序号定义，能与普通圈梁区分开就行。
2、轴线距离梁左边线距离：案例改成0，主要为了绘制方便，不改就是按梁中心线绘制。或者绘制时直接按F4调整也行。
3、上下钢筋：删除，这里不需要钢筋，牛腿的钢筋统一在单构件处理。
4、砼标号按柱子等级调整。
5、注意根据图纸的位置调整标高。

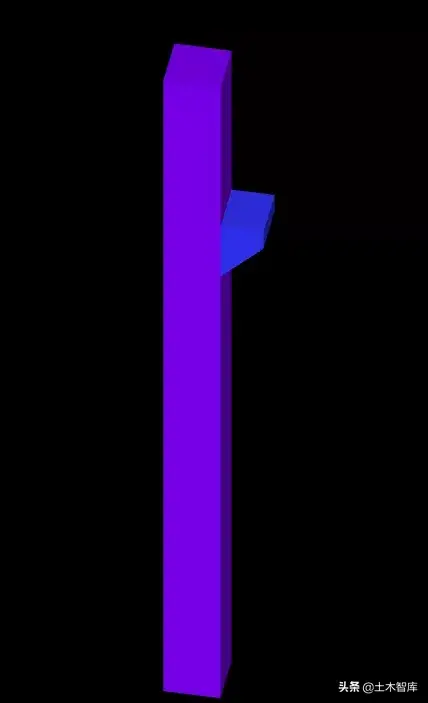

属性调整好了以后，直接绘在柱子上即可，绘制出来如图所示。

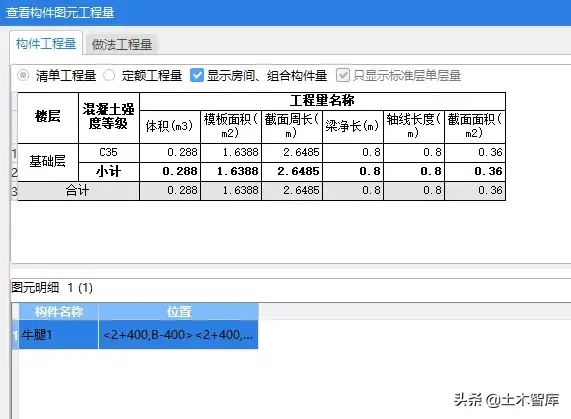

汇总就可以得到混凝土及模板量，后面注意这个“圈梁”的量合计到柱工程量。
步骤二、处理钢筋

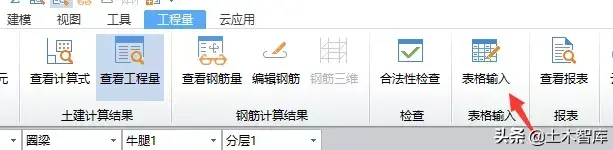

在软件中找到【表格输入】按钮

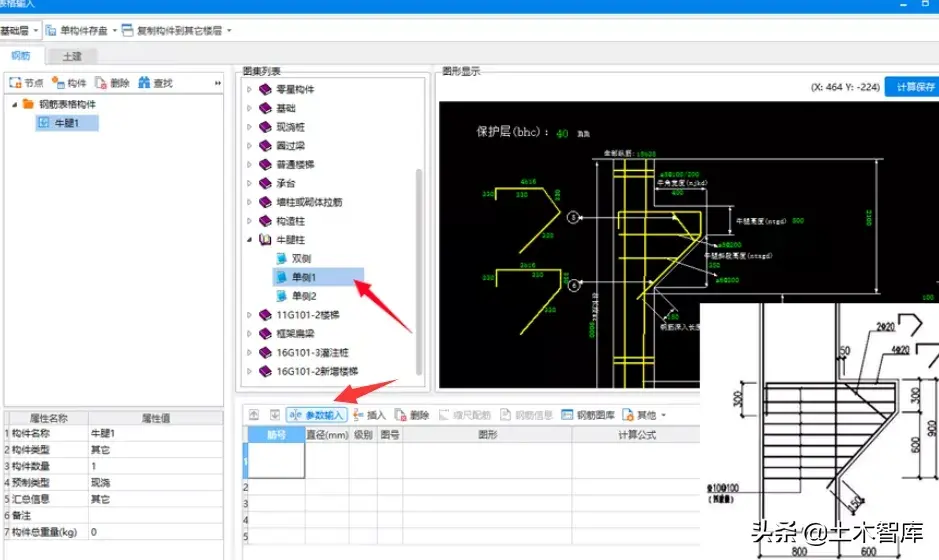

新建一个单构件，点到【参数输入】，根据图纸大样，选择单侧1的更合适。

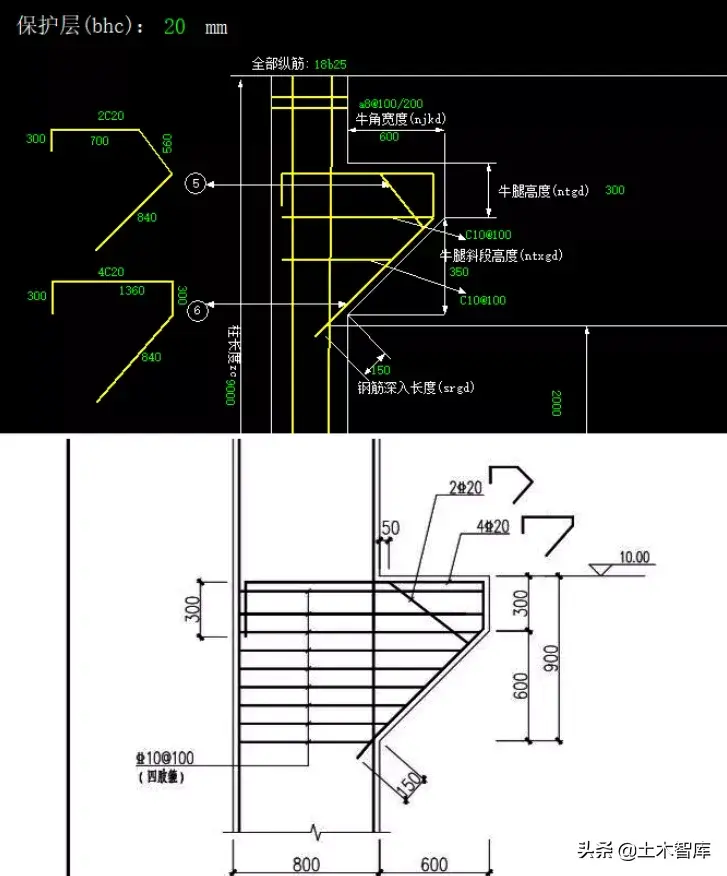

接着就是对图纸，看图填数了。
保护层按实际柱子的填，钢筋信息及尺寸信息，图纸有的全部填上。图纸没有的，如柱子的全部纵筋等，都可以删除，给空着。异形的钢筋可以手算，不是很好算的也可以量取cad尺寸。
完成了点击右上角的【保存计算】

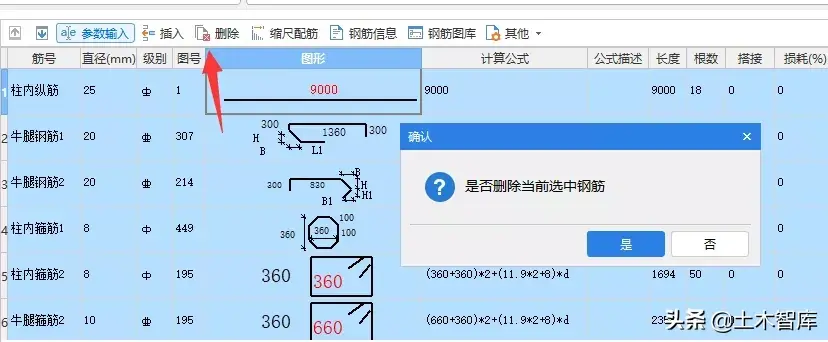

然后钢筋信息就可以保存下来了，图纸没有不需要的钢筋，也可以在这里删除。

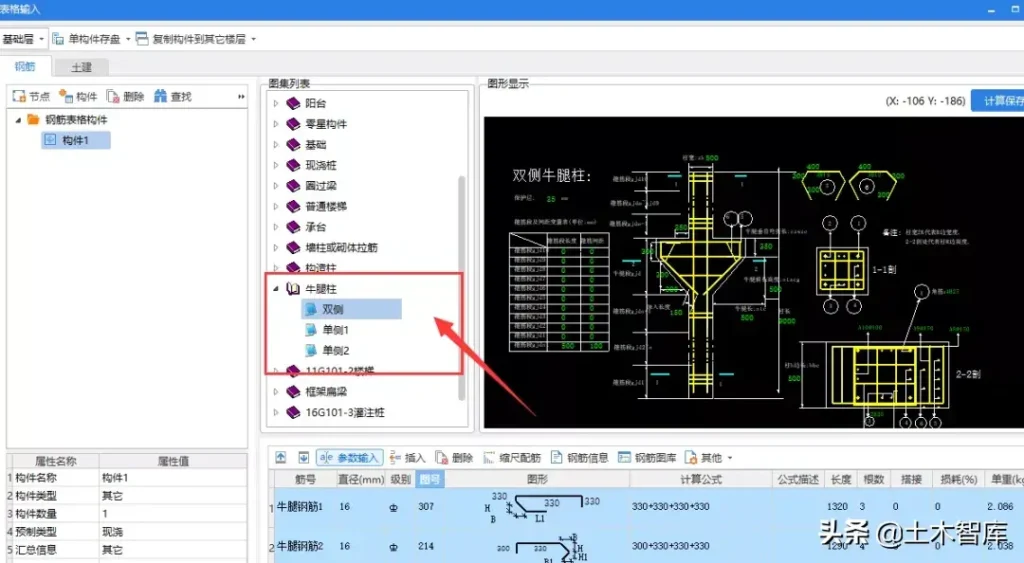

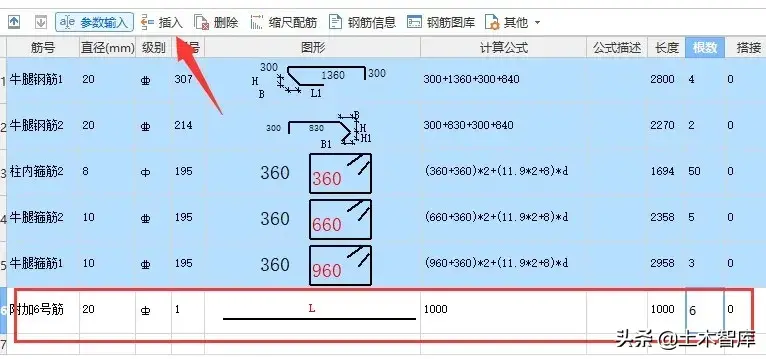

不同图纸，牛腿的节点样式复杂程度不一样，如果软件内置的钢筋样式没有，再手算补充。

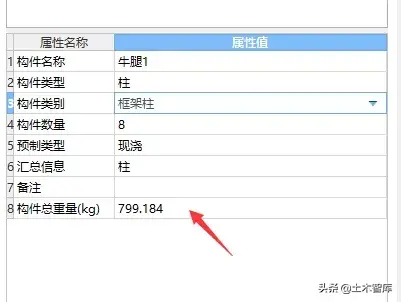

参数输入好了以后，钢筋量也就算出来了。
到这里一个牛腿柱的节点大样就处理完成了。
